Komplett kupolák

Kör, négyzet illetve téglalap alaprajzú, 1-2-3 vagy 4 rétegű felülvilágító kupolák lábazattal, opcionálisan kézi és elektromos nyitással, víztiszta vagy opál színben, polikarbonát vagy plexi anyagból.

Vissza a kategória választáshoz

Plasticor hőszigetelt felülvilágító kupolák

A felülvilágító kupolák - jellemzően a lapostetős épületek tetején - biztosítják azoknak a tereknek a homogén bevilágítását, melyeket az alaprajzi méretükből vagy kialakításukból adódóan az ablakokon bejutó természetes fény már nem tud teljesen megvilágítani. Kialakításuknak és anyaghasználatuknak köszönhetően megjelenésük esztétikus, hőszigetelő képességük pedig kiváló.

Variációk egy feladatra

A fix, nem nyitható kupolák a napi szellőztetési funkció nélkül biztostják a helyiségek megvilágítását. A fix kupolák kézzel sem nyithatók, sőt, a speciális kialakítású, polikarbonát héjakkal szállított "páncél kupolák" betörés ellen is védenek!

Az elektromos, vagy kézi nyitású hőszigetelt felülvilágító kupolák biztosítják az optimális irányú és mennyiségű természetes fényt, a változtatható nyitásmagasság pedig lehetővé teszi a kellemes, huzatmentes napi szellőztetést.

A Plasticor felülvilágító kupolák tetőkíbúvó szerelékkel rendelt változatai egyszerű, kényelmes kijutást biztosítanak a tetőre, emellett biztosítják a helyiség természetes megvilágítását is.

A Plasticor felülvilágító kupolák rendkívül változatos kialakításban érhetők el. Nem csak a kupolák mérete, de a felhasznált anyagok is fontos részei a komplett terméknek. A fényáteresztő héjakat fogadó lábazatok anyaga szerint készülhetnek:

PVC-ből
Üvegszál erősítésű poliészterből
Horganyzott acélból, külső oldali hőszigeteléssel

A PVC anyagú lábazatok magassága mindig 15 cm, az üvegszál erősítésű poliészter lábazatok 15, 30 és 50 cm magasak lehetnek, csakúgy mint a horganyzott acél lábazatok. A poliészter és a horganyzott acél lábazatokra a tető vízszigetelésének anyaga lánggal is rögzíthető.

A fényáteresztő héjak anyaga lehet:

polikarbonát (PC)
plexi (PMMA)

A polikarbonát anyagú fénybeeresztő héjak törhetetlenek, tűzvédelmi osztályuk B-s1, d0, a plexi anyagú héjazatok ára kedvezőbb, időjárásállóságuk jelentősen jobb, színüket tovább megtartják.

A kupola héjak az alábbi színekben rendelhetők:

víztiszta
opál
külső héj opál, belső(k) víztiszta
Heatstop
Solar control IR
a gyártó kínálatában szereplő bármely más szín

A víztiszta héjak engedik át a legtöbb fényt és ezáltal a meleget is. Az opál színű kupolahéjak kellemes, szórt fényt biztosítanak, ezért használatuk a lakóterek és a munkavégzés helyiségei esetén is javasolt.

Az alábbi két kép közül a bal oldalin, a kupolák héjai víztiszták, a jobb oldal kupoláin pedig opál színűek. Bár a földre vetülő fény mennyisége egyenlő, de az opál színű héjak esetében a szórt fény miatt az árnyékok nem annyira kontrasztosak, a sarkok kivilágosodnak, a tér kellemes hangulatúvá válik.

A héjazatok színéről további információkért tekintse meg a héjazatokról szóló oldalunkat.

Rendelhető méretek

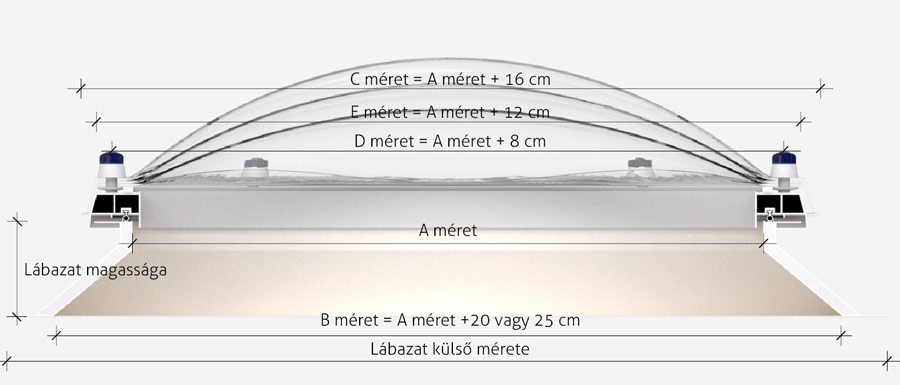

A felülvilágító kupolák tervezésekor általában a "B" méretet, azaz a födém nyílásméretét kell meghatározni. A kupolák "A" mérete adja meg a fénybeeresztő felület nagyságát. A "C", "E" és "D" méretek általában a kupolák utólagos cseréjekork, vagy egyedi lábazat építése esetén fontos méretek.

Négyzet alaprajzú kupolák
B méret		A méret	C méret	1 rétegű	2 rétegű	3 rétegű	4 rétegű	5 rétegű
födémnyílás mérete [cm]		fénybeeresztő felület mérete [cm]	héjazat legnagyobb mérete [cm]
PVC lábazat 15 cm	Poliészter lábazat 15; 30; 50 cm
65×65	60×60	40×40	56×56	•	•	•	•	•
75×75	70×70	50×50	66×66	•	•	•	•	•
85×85	80×80	60×60	76×76	•	•	•	•	•
95×95	90×90	70×70	86×86	•	•	•	•	•
100×100	95×95	75×75	91×91	•	•	•	•	•
105×105	100×100	80×80	96×96	•	•	•	•	•
115×115	110×110	90×90	106×106	•	•	•	•	•
125×125	120×120	100×100	116×116	•	•	•	•	•
145×145	140×140	120×120	136×136	•	•	•	•	•
155×155	150×150	130×130	146×146	•	•	•	•	•
165×165	160×160	140×140	156×156	•	•	•	•	•
175×175	170×170	150×150	166×166	•	•	•	•	•
185×185	180×180	160×160	176×176	•	•	•	•	•
205×205	200×200	180×180	196×196	•	•	•	•	•
225×225	220×220	200×200*	216×216	•	•	•	•	-

* Az A=200×200 cm méretű kupolák csak plexi anyagú héjakkal rendelhetők!

Téglalap alaprajzú kupolák
B méret		A méret	C méret	1 rétegű	2 rétegű	3 rétegű	4 rétegű	5 rétegű
födémnyílás mérete [cm]		fénybeeresztő felület mérete [cm]	héjazat legnagyobb mérete [cm]
PVC lábazat 15 cm	Poliészter lábazat 15; 30; 50 cm
-	50×100	30×80	46×96	•	•	•	•	•
65×95	60×90	40×70	56×86	•	•	•	•	•
-	60×100	40×80	56×96	•	•	•	•	•
65×125	60×120	40×100	56×116	•	•	•	•	•
85×115	80×110	60×90	76×106	•	•	•	•	•
85×175	80×170	60×150	76×166	•	•	•	•	•
85×225	80×220	60×200	76×216	•	•	•	•	•
-	-	60×230	76×246	•	•	•	•	•
95×125	90×120	70×100	86×116	•	•	•	•	•
-	-	71×106	87×122	•	•	•	•	•
100×145	95×140	75×120	91×136	•	•	•	•	•
100×150	-	75×125	91×141	•	•	•	•	•
100×200	-	75×175	91×191	•	•	•	•	•
-	95×140	76×121	92×137	•	•	•	•	•
-	100×120	80×100	96×116	•	•	•	•	•
-	100×145	80×125	96×141	•	•	•	•	•
105×155	100×150	80×130	96×146	•	•	•	•	•
105×205	100×200	80×180	96×196	•	•	•	•	•
-	100×250	80×230	96×246	•	•	•	•	•
-	100×300	80×280	96×296	•	•	•	•	•
115×145	110×140	90×120	106×136	•	•	•	•	•
115×175	110×170	90×150	106×166	•	•	•	•	•
125×155	120×150	100×130	116×146	•	•	•	•	•
125×175	120×170	100×150	116×166	•	•	•	•	•
125×185	120×180	100×160	116×176	•	•	•	•	•
125×225	120×220	100×200	116×216	•	•	•	•	•
125×245	120×240	100×220	116×236	•	•	•	•	•
-	120×250	100×230	116×246	•	•	•	•	•
-	120×270	100×250	116×266	•	•	•	•	•
145×175	140×170	120×150	136×166	•	•	•	•	•
145×205	140×200	120×180	136×196	•	•	•	•	•
145×235	140×230	120×210	136×226	•	•	•	•	•
155×185	150×180	130×160	146×176	•	•	•	•	•
155×205	-	130×180	146×196	•	•	•	•	•
155×215	150×210	130×190	146×206	•	•	•	•	•
155×245	150×240	130×220	146×236	•	•	•	•	•
-	150×250	130×230	146×246	•	•	•	•	•
155×275	150×270	130×250	146×266	•	•	•	•	•
-	180×210	160×190	176×206	•	•	•	•	•
185×245	180×240	160×220	176×236	•	•	•	•	•
-	180×250	160×230	176×246	•	•	•	•	•
185×275	180×270	160×250	176×266	•	•	•	•	•
185×305	180×300	160×280	176×296	•	•	•	•	•
-	-	180×240	196×256	•	•	•	•	•

Kör alaprajzú kupolák
B méret		A méret	C méret	1 rétegű	2 rétegű	3 rétegű	4 rétegű	5 rétegű
födémnyílás mérete [cm]		fénybeeresztő felület mérete [cm]	héjazat legnagyobb mérete [cm]
PVC lábazat 15 cm	Poliészter lábazat 15; 30; 50 cm
ø65	ø60	Ø40	ø56	•	•	•	•	•
ø75	ø70	Ø50	ø66	•	•	•	•	•
ø85	ø80	Ø60	ø76	•	•	•	•	•
ø95	ø90	Ø70	ø86	•	•	•	•	•
ø105	ø100	Ø80	ø96	•	•	•	•	•
ø115	-	Ø90	ø106	•	•	•	•	•
ø125	ø120	Ø100	ø116	•	•	•	•	•
ø145	-	Ø120	ø136	•	•	•	•	•
ø155	ø150	Ø130	ø146	•	•	•	•	•
-	-	Ø140	ø156	•	•	•	•	•
-	-	Ø150	ø166	•	•	•	•	•
ø185	ø180	Ø160	ø176	•	•	•	•	•
-	ø200	Ø180	ø196	•	•	•	•	•
-	ø220	Ø200*	ø216	•	•	•	•	-

* Az A=Ø200 cm méretű kupolák csak plexi anyagú héjakkal rendelhetők!
