Hőszigetelt lábazatok a Plasticor felülvilágító kupolákhoz

Bár a Plasticor felülvilágító kupolák egyedi gyártású lábazatokra is könnyen beépíthetők, a legtöbb esetben mégis célszerű a gyártó kínálatában szereplő lábazatokkal együtt rendelni a fényáteresztő héjakat.

Rendelhető típusok

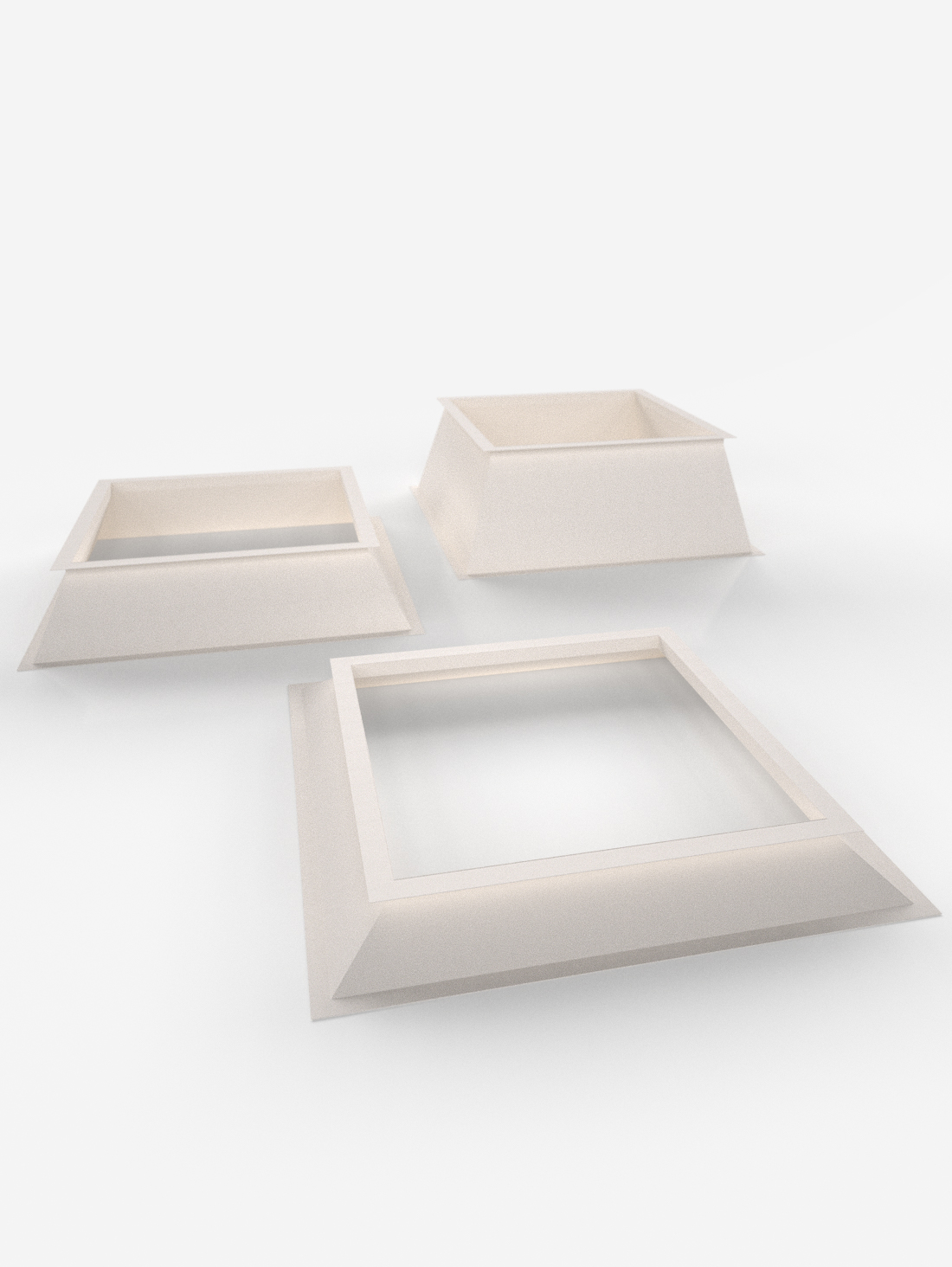

A kupolalábazatok anyaguk szerint készülhetnek:

• Üvegszál erősítésű poliészterből
• PVC
• Horganyzott acélból

A fehér színű poliészter lábazatok 2 cm vastag PU hab hőszigeteléssel készülnek. A szendvicsszerkezetű kialakításának köszönhetően kellő merevséget biztosítanak.
A horganyzott acél lábazatok 1,5-2 mm vastag lemezből készül, a szerkezet külső oldalán közetgyapot hőszigeteléssel.
A PVC lábazatok merevségét és hőszigetelését a kamrás kialakításának köszönheti.

A lábazatok színe RAL 9010 fehér.

Rendelhető lábazatmagasságok

A lábazatok háromféle magasságban rendelhetők:

• 15 cm - választása akkor célszerű, ha a kupolát a tető felső síkjára építik be
• 30 cm - ha a kupolát a teherhordó szerkezetre építik be
• 50 cm - megnövelt hőszigetelési igény esetén

Rendelhető méretek

Négyzet alaprajzú kupolák
	PVC		POLIÉSZTER								ACÉL
A méret	B méret		B méret				B méret				B méret
fénybeeresztő felület mérete [cm]	födémnyílás mérete [cm]	15 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas
40×40	65×65	•	60×60	•	•	•	42×42	•	•	•	40×40	•	•	•
50×50	75×75	•	70×70	•	•	•	52×52	•	•	•	50×50	•	•	•
60×60	85×85	•	80×80	•	•	•	62×62	•	•	•	60×60	•	•	•
70×70	95×95	•	90×90	•	•	•	72×72	•	•	•	70×70	•	•	•
75×75	100×100	•	95×95	•	•	•	77×77	•	•	•	75×75	•	•	•
80×80	105×105	•	100×100	•	•	•	82×82	•	•	•	80×80	•	•	•
90×90	115×115	•	110×110	•	•	•	92×92	•	•	•	90×90	•	•	•
100×100	125×125	•	120×120	•	•	•	102×102	•	•	•	100×100	•	•	•
120×120	145×145	•	140×140	•	•	•	122×122	•	•	•	120×120	•	•	•
130×130	155×155	•	150×150	•	•	•	132×132	•	•	•	130×130	•	•	•
140×140	165×165	•	160×160	•	•	•	142×142	•	•	•	140×140	•	•	•
150×150	175×175	•	170×170	•	•	•	152×152	•	•	•	150×150	•	•	•
160×160	185×185	•	180×180	•	•	•	162×162	•	•	•	160×160	•	•	•
180×180	205×205	•	200×200	•	•	•	182×182	•	•	•	180×180	•	•	•
200×200	225×225	•	220×220	•	•	•	202×202	•	•	•	200×200	•	•	•

Téglalap alaprajzú kupolák
	PVC		POLIÉSZTER								ACÉL
A méret	B méret		B méret				B méret				B méret
fénybeeresztő felület mérete [cm]	födémnyílás mérete [cm]	15 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas
30×80	55×105	-	50×100	•	•	•	32×82	•	•	•	30×80	•	•	•
30×130	55×155	-	50×150	-	-	-	32×132	-	•	-	30×130	•	•	•
40×70	65×95	•	60×90	•	•	•	42×72	•	•	•	40×70	•	•	•
40×80	65×105	-	60×100	•	•	•	42×82	•	•	•	40×80	•	•	•
40×100	65×125	•	60×120	•	•	•	42×102	•	•	•	40×100	•	•	•
60×90	85×115	•	80×110	•	•	•	62×92	•	•	•	60×90	•	•	•
60×150	85×175	•	80×170	•	•	•	62×152	•	•	•	60×150	•	•	•
60×200	85×225	•	80×220	•	•	•	62×202	•	•	•	60×200	•	•	•
60×280	85×305	-	80×300	-	-	-	62×282	-	-	-	60×280	•	•	•
70×100	95×125	•	90×120	•	•	•	72×102	•	•	•	70×100	•	•	•
75×120	100×145	•	95×140	•	•	•	77×122	•	•	•	75×120	•	•	•
75×125	100×150	•	95×145	-	-	-	77×127	-	-	-	75×125	•	•	•
75×175	100×200	•	95×195	-	-	-	77×177	-	-	-	75×175	•	•	•
76×121	100×145	-	95×140	•	•	•	78×123	•	•	•	76×121	•	•	•
80×100	105×125	-	100×120	•	•	•	82×102	•	•	•	80×100	•	•	•
80×125	105×150	-	100×145	•	•	•	82×127	•	•	•	80×125	•	•	•
80×130	105×155	•	100×150	•	•	•	82×132	•	•	•	80×130	•	•	•
80×180	105×205	•	100×200	•	•	•	82×182	•	•	•	80×180	•	•	•
80×230	105×255	-	100×250	•	•	•	82×232	•	•	•	80×230	•	•	•
80×280	105×305	-	100×300	•	•	•	82×282	•	•	•	80×280	•	•	•
90×120	115×145	•	110×140	•	•	•	90×122	•	•	•	90×120	•	•	•
90×150	115×175	•	110×170	•	•	•	92×152	•	•	•	90×150	•	•	•
100×130	125×155	•	120×150	•	•	•	102×132	•	•	•	100×130	•	•	•
100×150	125×175	•	120×170	•	•	•	102×152	•	•	•	100×150	•	•	•
100×160	125×185	•	120×180	•	•	•	102×162	•	•	•	100×160	•	•	•
100×200	125×225	•	120×220	•	•	•	102×202	•	•	•	100×200	•	•	•
100×220	125×245	•	120×240	•	•	•	102×222	•	•	•	100×220	•	•	•
100×230	125×255	-	120×250	•	•	•	102×232	•	•	•	100×230	•	•	•
100×250	125×275	-	120×270	•	•	•	102×252	•	•	•	100×250	•	•	•
120×150	145×175	•	140×170	•	•	•	122×152	•	•	•	120×150	•	•	•
120×180	145×205	•	140×200	•	•	•	122×182	•	•	•	120×180	•	•	•
120×210	145×235	•	140×230	•	•	•	122×212	•	•	•	120×210	•	•	•
130×160	155×185	•	150×180	•	•	•	132×162	•	•	•	130×160	•	•	•
130×180	155×205	•	150×200	-	-	-	132×182	-	-	-	130×180	•	•	•
130×190	155×215	•	150×210	•	•	•	132×192	•	•	•	130×190	•	•	•
130×220	155×245	•	150×240	•	•	•	132×222	•	•	•	130×220	•	•	•
130×230	155×255	-	150×250	•	•	•	132×232	•	•	•	130×230	•	•	•
130×250	155×275	•	150×270	•	•	•	132×252	•	•	•	130×250	•	•	•
160×190	185×215	-	180×210	•	•	•	162×192	•	•	•	160×190	•	•	•
160×220	185×245	•	180×240	•	•	•	162×222	•	•	•	160×220	•	•	•
160×230	185×255	-	180×250	•	•	•	162×232	•	•	•	160×230	•	•	•
160×250	185×275	•	180×270	•	•	•	162×252	•	•	•	160×250	•	•	•
160×280	185×305	-	180×300	•	•	•	162×282	•	•	•	160×280	•	•	•

Kör alaprajzú kupolák
	PVC		POLIÉSZTER								ACÉL
A méret	B méret		B méret				B méret				B méret
fénybeeresztő felület mérete [cm]	födémnyílás mérete [cm]	15 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas	födémnyílás mérete [cm]	15 cm magas	30 cm magas	50 cm magas
ø40	ø65	•	ø60	•	•	•	ø42	•	•	•	ø40	•	•	•
ø50	ø75	•	ø70	-	•	•	ø52	-	•	•	ø50	•	•	•
ø60	ø85	•	ø80	•	•	•	ø62	•	•	•	ø60	•	•	•
ø70	ø95	•	ø90	•	•	•	ø72	-	•	•	ø70	•	•	•
ø80	ø105	•	ø100	•	•	•	ø82	•	•	•	ø80	•	•	•
ø90	ø115	•	ø110	-	-	-	ø92	-	•	-	ø90	•	•	•
ø100	ø125	•	ø120	•	•	•	ø102	•	•	•	ø100	•	•	•
ø120	ø145	•	ø140	-	-	•	ø122	-	•	•	ø120	•	•	•
ø130	ø155	•	ø150	•	•	•	ø132	-	-	•	ø130	•	•	•
ø140	ø165	-	ø160	-	-	-	ø142	-	•	-	ø140	•	•	•
ø150	ø175	-	ø170	-	-	-	ø152	-	-	-	ø150	•	•	•
ø160	ø185	•	ø180	•	•	•	ø162	•	•	•	ø160	•	•	•
ø180	ø205	-	ø200	•	•	•	ø182	-	•	•	ø180	•	•	•
ø200	ø225	-	ø220	•	•	•	ø202	-	•	•	ø200	•	•	•
